WYR、WJR系列無滑環電動機

一、產品概述

WYR、WJR系列無滑環電動機是我公司河北機電大學聯合成功研制的重載機械專用電動機，特別適合于驅動球磨機、破碎機等重載機械，也適合驅動大轉動慣量風機等，還可用作壓縮機、風機、水泵等通用機械的原動機。

WYR、WJR系列無滑環電動機6kV新型電動機安裝尺寸同YR系列6kV三相異步電動機 (中心高355-630mm)，外形上沒有滑環。新型電機基本系列機座號為355-630mm，電壓等級為6kV，頻率為50Hz，極數為6-12極，冷卻方式為IC01，防護等級為IP23，S1工作制，絕緣等級F級，溫升按B級考核。根據用戶要求可派生制造其他防護等級（如IP44、IP54、IP55）、冷卻方式（IC611、IC81W）及3kV或60Hz的電機。

WYR、WJR系列無滑環電動機10kV新型電動機安裝尺寸同YR系列10kV三相異步電動機10kV（中心高450-630mm)，外形上沒有滑環。新型電機基本系列機座號為450-630mm，電壓等級為10kV，頻率為50Hz，極數為6-12極，冷卻方式為IC01，防護等級為IP23，S1工作制，絕緣等級F級，溫升按B級考核。根據用戶要求可派生制造其他防護等級（如IP44、IP54、IP55）、冷卻方式（IC611、IC81W）及60Hz的電機。

WYR、WJR系列無滑環電動機電壓等級為380V，高壓電動機電壓等級為3kV、6kV、10kV，頻率為50Hz，機座號為12、13、14、15，極數為6-12極，防護等級IP21，冷卻方式IC01，工作制S1，絕緣等級F級，溫升按B級考核。根據用戶要求可派生制造其他防護等級（如IP44、IP54、IP55）及60Hz的電機。

二、工作原理

該系列電動機定子采用諧波起動繞組技術，轉子采用復合繞組技術。起動時定子起動繞組內產生的磁場，在轉子繞組內產生環流，此時轉子繞組相當于大電阻，與外串電阻有同等效果，即降低起動電流，提高起動轉矩；運行時，定子接成常規標準繞組，轉子也自動轉為正常運行狀態。

三、主要特點

1、高效節能：該系列電機效率達93.25%以上，為高效節能電機，系統節電率達5%以上；

2、高功率因數：該系列電機功率因數可達0.90以上，一般不需無功補償裝置；

3、高起動轉矩、低起動電流：采用獨特的專利技術，可直接起動，起動電流在額定電流5倍以內，同時保證起動轉矩是額定轉矩的1.9倍以上；

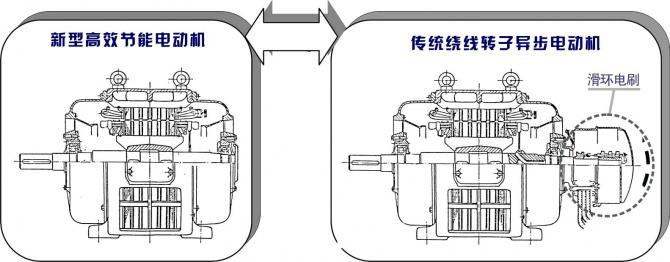

4、高可靠性、低故障率：該系列電動機在結構上取消了傳統繞線轉子異步電動機轉子上的滑環及碳刷裝置，很大程度上降低了電動機的故障率及維修費用。

五、型號說明

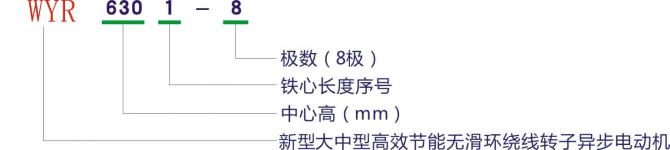

新型電機型號由產品代號、規格代號二部分依次排列組成；規格代號由中心高、鐵心長度序號、極數組成，示例如下：

六、結構簡介

1、WYR、WJR系列無滑環電動機結構說明

 該系列電機外殼防護等級為IP23和IP44，根據用戶要求也可采用IP54等其他防護等級。電機機座用鋼板焊接成箱式結構，美觀大方、體積小、重量輕、噪聲低、振動小、運行安全可靠。

       定子采用F級絕緣和外壓裝工藝，具有良好的絕緣性能和防潮能力。

       電動機一般為單軸伸，根據用戶要求，本系列也可制成雙軸伸；出線盒一般裝于機座右側（從軸伸端視之），定子引出線一般為6根。

 2、WYR、WJR系列無滑環電動機系列結構說明

       該電機的基本安裝形式為機座帶底腳臥式安裝。冷卻方式為兩側對稱的徑向通風系統。冷卻空氣自兩側端蓋進風口進入，一部分經轉子上的風扇給定子繞組的端部散熱，另一部分經過轉子鐵心的徑向通風槽從機座側面通風孔逸出，給定轉子鐵心及繞組散熱。

       該系列電動機為單軸伸，根據用戶要求也可以制成雙軸伸，任何一個軸伸都可以傳遞額定功率；軸伸端通過聯軸器與機械聯接。該系列電動機的接線盒在電機機座的右側（從軸伸方向看）。

七、電動機正常工作條件

      1、環境溫度：最高環境空氣溫度不超過40℃；最低環境空氣溫度為-15℃；

       2、相對溫度：在月平均溫度不高于25℃時，不超過90%；

       3、海拔：不超過1000m；

       4、頻率：50Hz±1%；

       5、電壓：380V， 6kV，10kV；

       6、定額S1，連續工作制；

       如以上條件有變化或有其它特殊要求，需另訂技術協議。

八、使用與維護

      1、該系列電動機噪聲低，振動小，運行可靠，使用維修方便；

       2、電動機的軸承采用滾動軸承，軸承潤滑脂牌號為鋰基潤滑脂ZL-3；

       3、電動機的基本安裝型式為IMB3，可以派生其他安裝型式，如V1等。所有型號的電動機都可采用聯軸器與被驅動機械聯接；

       4、該系列電動機出線盒有六個接線端子，使用兩個接觸器控制電動機起動及運行。起動接觸器接UQ、VQ、WQ三個端子，運行接觸器接U、V、W三個端子，起動繞組和運行繞組不允許同時通電。

5、起動時接線端子圖                 運行時接線端子圖 V~~B

VQ~~B

                                           UQ~~A                                                       U~~A

                                                                          WQ~~C                                                      W~~C
